1. 模塊介紹
1.1. 概述
DX-NR02 是深圳大夏龍雀科技有限公司基于 Si24R1 為核心研發，具有高速，高穩定性的小尺寸2.4GHz 無線收發一體的射頻模塊。模塊自帶高性能 PCB 天線，使用工業級 16MHz 晶振，工作在2.4GHz~2.525GHz 的 ISM 頻段，適用于各種物聯網場合：智能家居、無線遙控體感設備、無線鍵盤鼠標等，是物聯網應用的理想產品。NR02 是純射頻收發模塊，需要使用 MCU 驅動或使用專用的 SPI 調試工具。
1.2. 特點
工作頻段 2.4~2.525GHz，共 126 個信道，滿足多點通訊、分組、跳頻等應用需求
支持全球免許可 ISM 2.4GHz 頻段運行
支持空中速率:2Mbps/1Mbps/250Kbps

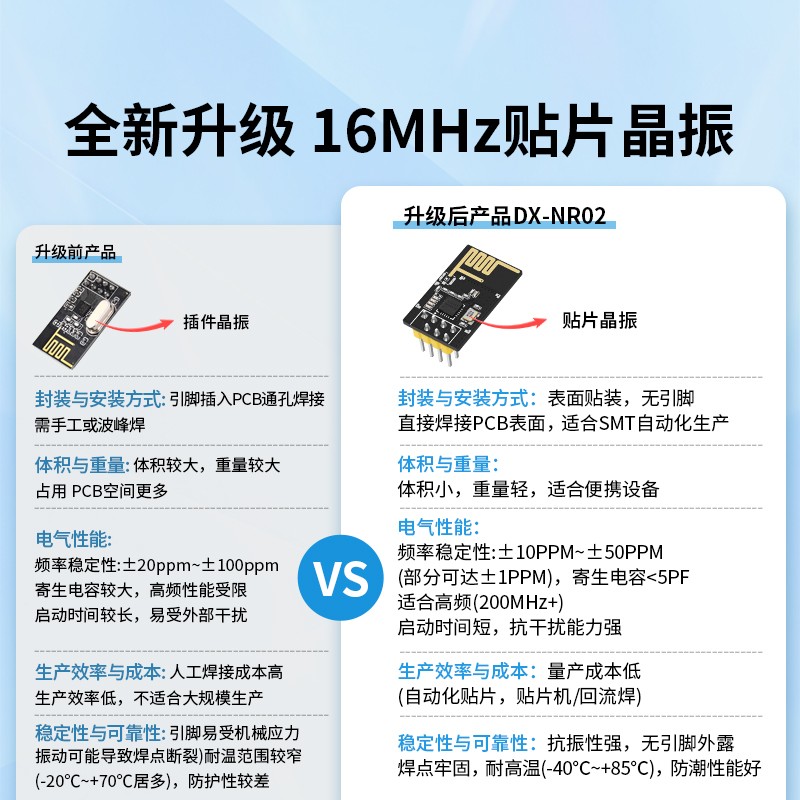

工業級晶振：16MHz ± 10ppm
體積尺寸：15×25MM
理想條件下，通信空曠可視距離可達 300M
支持 2.0~3.6V 供電
最大發射功率可達 7dbm
超低休眠功耗
SPI 通信 : 通過 SPI 接口與 MCU 連接，速率 0～10Mbps
自帶 PCB 板載天線，預留外接天線接口
